.:: Подключение внешних устройств ::. |
Ниже, в таблицах, приведены некоторые известные интерфейсы для трансиверов и функции, которые они могут обеспечить при работе с программой MixW:
Изделия семейства RigExpert. Более детальная информация на сайте www.rigexpert.ua.
|
Интерфейс\Функции
|
Зв. сигнал вх/вых
|
FSK вых
|
CAT вх/вых
|
PTT вых
|
CW вых
|
CW ключевание
|
|
RigExpert S/D
|
+ *1
|
+
|
+
|
+
|
+
|
+
|
|
RigExpert Tiny
|
+ *2
|
-
|
+
|
+
|
+
|
-
|
|
RigExpert Plus
|
+ *1
|
+
|
+
|
+
|
+
|
+ *3
|
|
RigExpert Standard
|
+ *1
|
+
|
+
|
+
|
+
|
-
|
Интерфейсы других изготовителей.
|
Интерфейс\Функции
|
Зв. сигнал вх/вых
|
FSK вых
|
CAT вх/вых
|
PTT вых
|
CW вых
|
CW ключевание
|
|
EZ Master
|
+ *2
|
+
|
+
|
+
|
+
|
+ *3
|
|
OPTO-IF, CATOPTO,
MIXIF2 interfaces
|
+ *2
|
-
|
+
|
+
|
+
|
-
|
MicroHAM USB Interface
|
-
|
-
|
+
|
+
|
+
|
-
|
USB Micro Keyer
|
+ *2
|
+
|
+
|
+
|
+
|
+ *3
|
RIGblaster interfaces
|
+ *2
|
+
|
+
|
+
|
+
|
-
|
RASCAL interfaces
|
+ *2
|
-
|
-
|
+
|
+
|
-
|
MFJ interfaces
|
+ *2
|
-
|
-
|
+
|
+
|
-
|
*1 - Вх/Вых звукового сигнала через встроенную звуковую карту
*2 - Вх/Вых звукового сигнала через звуковую карту компьютера
*3 - WINKEY CW ключевание ( не полностью поддерживается в MixW, но это скоро будет решено )
|
|
.:: Непосредственное подключение ( через самодельные интерфейсы ) ::. |
Подключение трансивера.
Имеется два способа управления трансивером:
- "аппаратное" управление через RTS или DTR линии последовательного порта ( предпочтительный способ );
- "программное" управление через CAT интерфейс ( поддерживается не во всех трансиверах ).
Простая схема для подключения PTT, CW и CAT ( RXD и TXD ) линий к компьютеру может быть реализована так. Используйте 9- или 25-контактный разъём.

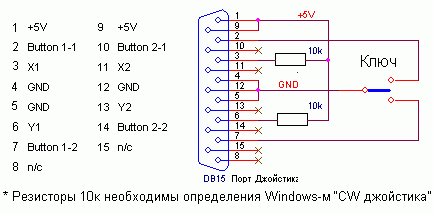

Подключение CW манипулятора
MixW позволяет подключить CW манипулятор к порту джойстика. Используйте 15-контактный разъём.

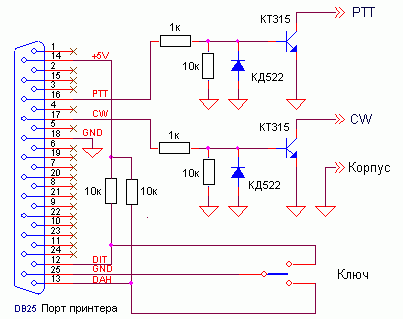

TRLog-совместимый интерфейс через LPT порт ( начиная с версии MixW 2.05 ).
